CAD/CAM - Raspberry Pi Zero 2W tartó
A Raspberry Pi Zero 2W dobozának megtervezése.
Bevezetés
Ebben a projektben egy Raspberry Pi Zero 2 W számára terveztem egy egyedi védőházat Autodesk Fusion 360 CAD szoftver segítségével. A projekt célja egy olyan doboz megtervezése volt, amely stabilan rögzíti az eszközt, védi az elektronikát, ugyanakkor biztosítja a csatlakozók könnyű hozzáférhetőségét.
A tervezés során figyelembe kellett venni a Raspberry Pi pontos méreteit, a rögzítési pontokat, valamint a csatlakozók elhelyezkedését.

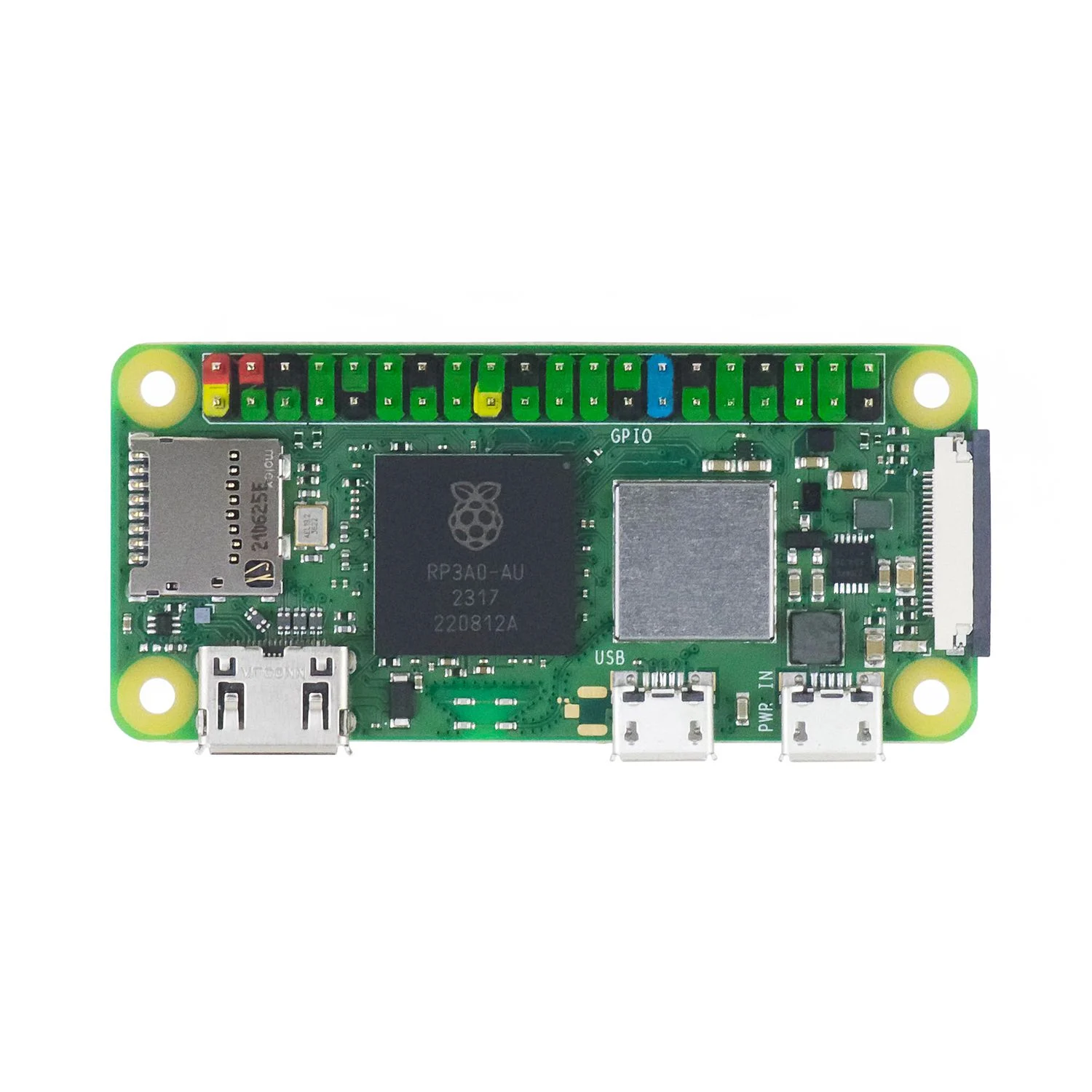

Raspberry Pi Zero 2W
A Raspberry Pi Zero 2 W egy kis méretű, alacsony fogyasztású egykártyás számítógép. Kompakt mérete miatt ideális különböző beágyazott rendszerekhez, IoT projektekhez és oktatási célokra.
Több fizikai jellemző:
- méret: 65 mm × 30 mm
- rögzítő furatok: 4 db
-
csatlakozók:
- mini HDMI
- micro USB (adat)
- micro USB (táp)
- micro SD kártya
Ezek elhelyezkedése fontos szerepet játszik a ház tervezése során, mivel a doboznak biztoasítania kell a csatlakozók hozzáférhetőségét.
Tervezési célok
A ház tervezésekor az alábbi szempontokat vettem figyelembe:
- a Raspberry Pi stabil rögzítése
- az elektronika védelme
- a csatlakozók elérhetősége
- egyszerű szerelhetőség
- 3D nyomtatásra alkalmas kialakítás
A cél egy olyan konstrukció létrehozása volt, amely könnyen gyártható és praktikus a használat során.
Tervezési folyamat
Alap méretek meghatározása

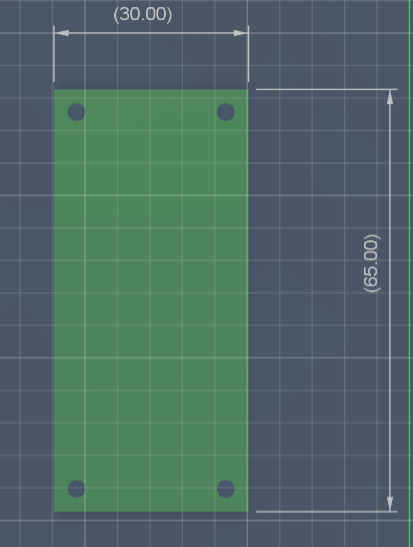

A tervezés első lépése a Raspberry Pi méreteinek meghatározása volt. A modell alapját egy 65 × 30 mm-es téglalap adta, amely a nyomtatott áramköri lap méretének felel meg.

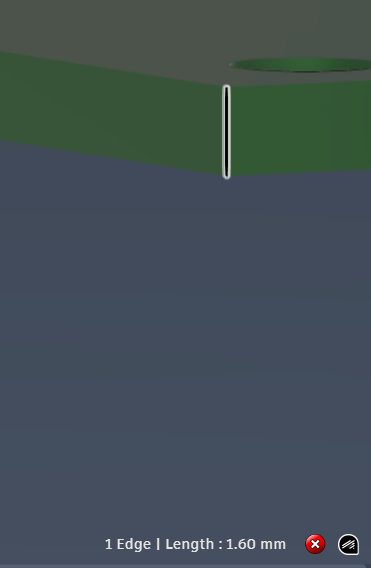

A panel vastagsága 1,6 mm, ezért a ház belső kialakításánál ezt is figyelembe kellett venni.
Raspberry Pi zero panel: 30x65mm
Raspberry Pi zero panel vastagsága: 1.6mm
Doboz kialakítása

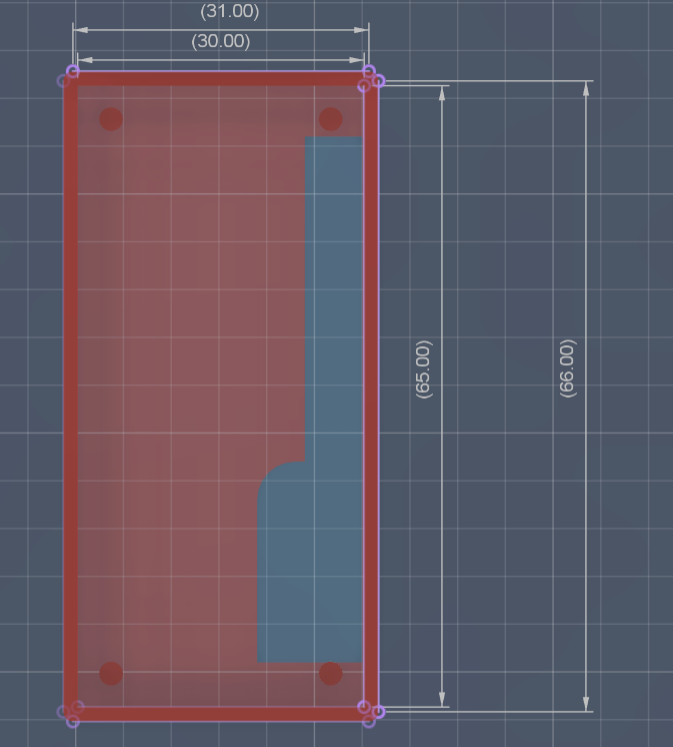

A következő lépés a ház alapjának és falainak létrehozása volt. A panel köré egy kis ráhagyással került kialakításra a belső tér, hogy a Raspberry Pi könnyen behelyezhető legyen.
A doboz falvastagsága körülbelül 2 mm, ami megfelelő stabilitást biztosít 3D nyomtatás esetén is.
Rögzítés – pattintós tüskék

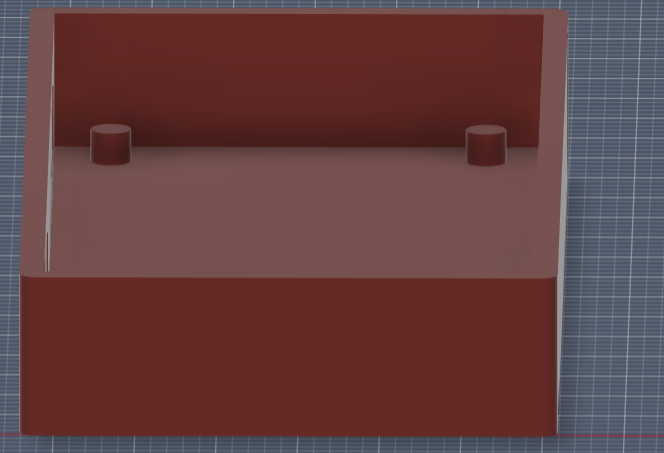

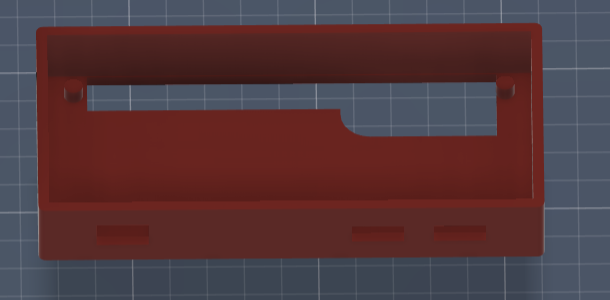

A Raspberry Pi rögzítésére a panel négy furatát használtam. A doboz aljában kis műanyag tüskék kerültek kialakításra, amelyek a furatokba illeszkednek.
Ez a megoldás lehetővé teszi, hogy a panel csavarok használata nélkül is stabilan rögzüljön a házban.
Port kivágások

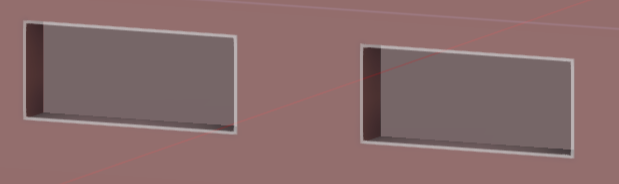

A csatlakozók használhatósága érdekében a doboz oldalán kivágásokat kellett készíteni.
A kivágások biztosítják a hozzáférést az alábbi portokhoz:
- mini HDMI
- micro USB
- micro USB táp
A kivágások méreténél kis ráhagyást hagytam, hogy a kábelek könnyen csatlakoztathatók legyenek.

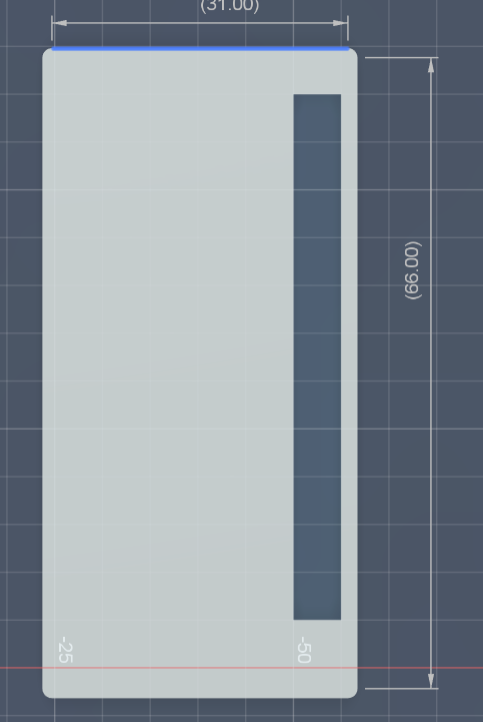

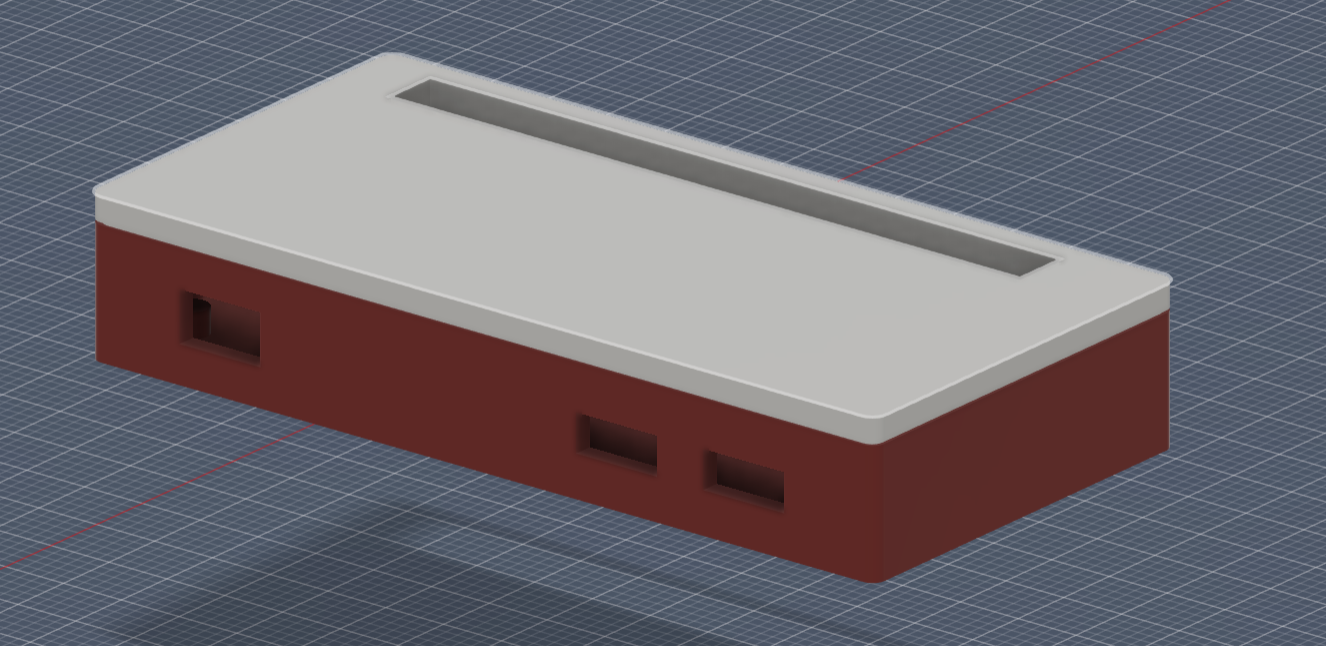

Fedél kialakítása

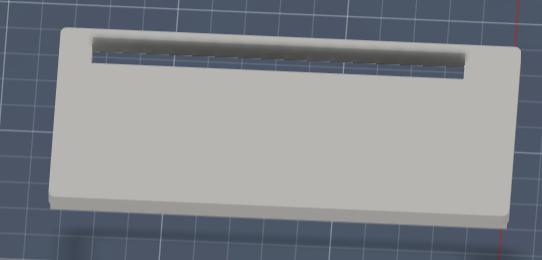

A ház felső részéhez egy külön fedél készült. A fedél belső oldalán egy perem található, amely a doboz falába illeszkedik.
Ez a megoldás biztosítja, hogy a fedél stabilan a helyén maradjon, ugyanakkor szükség esetén könnyen eltávolítható legyen.
Eredmény
A projekt végén egy komplett Raspberry Pi ház készült el, amely:
- védi az elektronikát
- stabil rögzítést biztosít
- hozzáférést ad a csatlakozókhoz
- alkalmas 3D nyomtatásra
A modell teljes egészében Autodesk Fusion 360-ban készült.
Összegzés
A projekt során megismerkedtem a CAD alapú tervezési folyamattal, valamint a mechanikai alkatrészek modellezésével. A Fusion 360 használatával lehetőségem volt egy valós problémára gyakorlati megoldást tervezni.
A projekt jól bemutatja a számítógépes tervezés szerepét az elektronikai eszközök burkolatainak kialakításában.
