Hálózatkezelés – Termelőüzem LAN modell
VLAN-alapú, hierarchikus felépítésű vállalati helyi hálózat tervezése és megvalósítása Cisco Packet Tracer környezetben.
Projekt célja
A projekt célja egy termelőüzem hálózatának modellezése több részlegre bontva. A rendszer VLAN szegmentációt, központi routingot, dinamikus IP-kiosztást és hozzáférés-szabályozást alkalmaz a biztonság és átláthatóság érdekében.
Alap hálózati fogalmak
Fizikai topológia

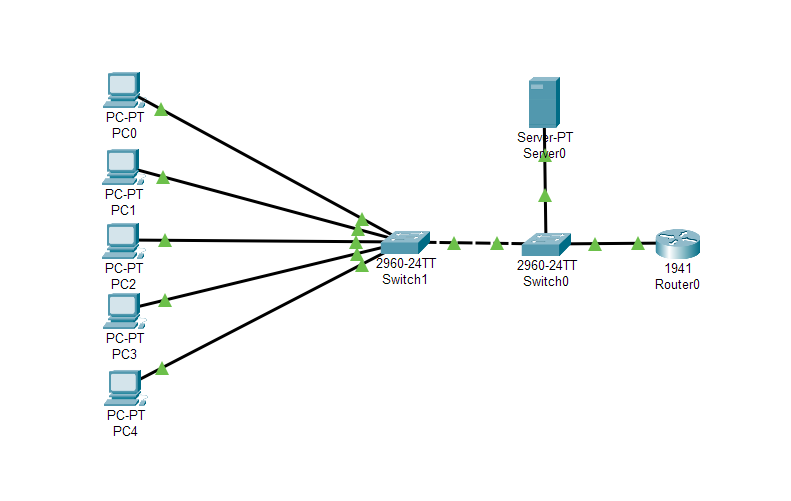

A hálózat hierarchikus felépítésű: Access switch → Core switch → Router. A szerver a core réteghez csatlakozik.
IP címzési terv és VLAN struktúra
| VLAN | Részleg | Hálózat | Gateway |
|---|---|---|---|
| 10 | Iroda | 192.168.10.0/24 | 192.168.10.1 |
| 20 | Gyártás | 192.168.20.0/24 | 192.168.20.1 |
| 30 | Raktár | 192.168.30.0/24 | 192.168.30.1 |
| 40 | Vezetőség | 192.168.40.0/24 | 192.168.40.1 |
| 50 | Szerver | 192.168.50.0/24 | 192.168.50.1 |
Inter-VLAN routing
A router-on-a-stick megoldás biztosítja a VLAN-ok közötti kommunikációt trunk kapcsolaton keresztül.
DHCP szolgáltatás
A router DHCP szerverként működik, VLAN-onként külön IP tartomány kiosztásával.
Hozzáférés-szabályozás (ACL)
A gyártási hálózat nem érheti el a vezetőségi hálózatot.
Szimulációs környezet
A hálózat Cisco Packet Tracer környezetben került megvalósításra. A kliensek és a szerver virtualizált eszközként működnek a szimulációban. A rendszer lehetővé teszi a konfigurációk tesztelését és a forgalom elemzését valós hálózati környezethez hasonló módon.
Monitorozási módszerek

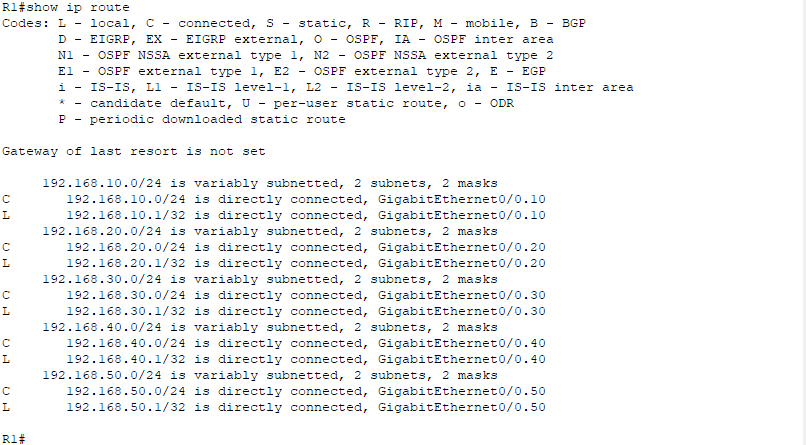

A hálózat működésének ellenőrzése CLI parancsokkal történt. A show ip route paranccsal a routing tábla, a show ip dhcp binding paranccsal a kiosztott IP-címek, míg a show access-lists paranccsal az ACL szabályok számlálói kerültek ellenőrzésre.
Hibakeresési módszerek
Hibakeresés során első lépésben az IP-cím és gateway beállítások kerülnek ellenőrzésre. Amennyiben a VLAN kommunikáció nem működik, a trunk kapcsolat és a VLAN-hozzárendelés vizsgálata szükséges.
ACL problémák esetén a szabály iránya és sorrendje kerül ellenőrzésre. DHCP hiba esetén a pool konfiguráció és a binding lista vizsgálata történik.
Tesztelés

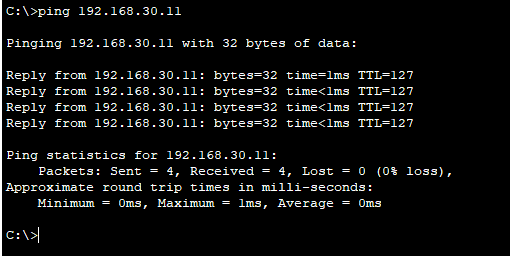

Sikeres kommunikáció

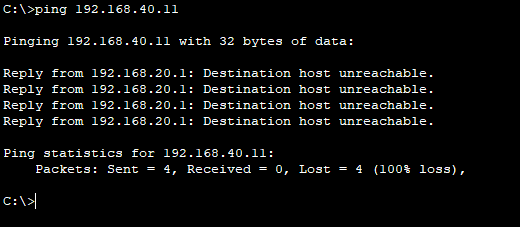

Tiltott kommunikáció (ACL működik)
Összegzés
A projekt során egy valós vállalati LAN modell került kialakításra VLAN szegmentációval, központi routinggal, DHCP szolgáltatással és ACL alapú biztonsági szabályozással. A rendszer működése tesztekkel igazolt.
