PLC Jelzőlámpa Vezérlés
Időzítő alapú forgalomirányító rendszer megvalósítása ladder logikával.
Projekt célja
A projekt célja egy klasszikus közlekedési lámpa működésének megvalósítása PLC környezetben. A rendszer automatikusan vált a piros, sárga és zöld fázisok között időzítők segítségével.
A vezérlés ladder diagram formában készült, ahol az egyes állapotváltásokat időzítők és belső memóriabitek vezérlik. A rendszer ciklikusan működik, emberi beavatkozás nélkül.
Bemenetek és kimenetek
- I1 – rendszer indítása
- I2 – vezérlés / reset
- Q1 – piros lámpa
- Q2 – sárga lámpa
- Q3 – zöld lámpa
A PLC kimenetei közvetlenül a jelzőlámpák vezérlését végzik, míg a bemenetek a rendszer indítását és vezérlését biztosítják.
Időzítők működése
- T001 – 5 másodperc
- T002 – 2 másodperc
- T003 – 3 másodperc
- T004 – 5 másodperc
- T005 – 3 másodperc
A rendszer működése
- Piros
- Piros + sárga
- Zöld
- Sárga

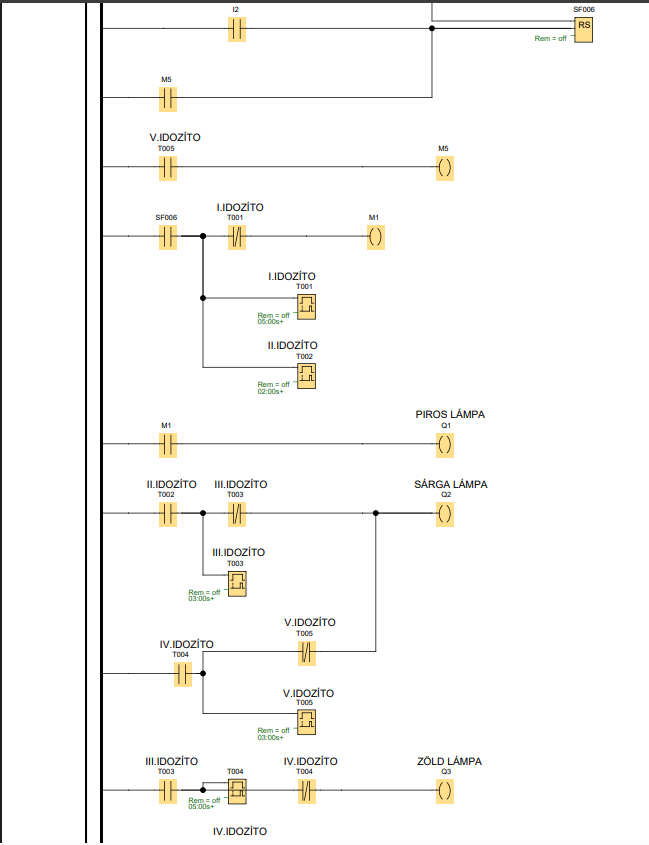

Ladder diagram
Működési folyamat
Indítás
↓
Piros
↓
Piros + sárga
↓
Zöld
↓
Sárga
↓
Ismétlés
